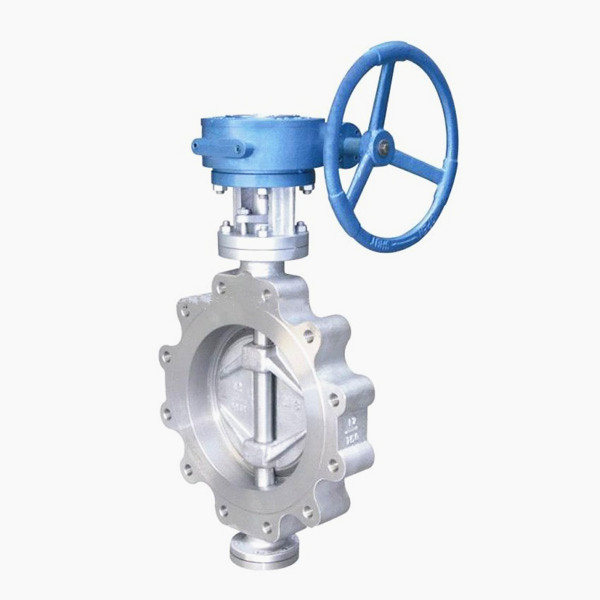

美標凸耳蝶閥LT815W
美標凸耳蝶閥LT815W主要結構特征為閥體周邊帶凸兒且設計成帶螺孔單法蘭結構。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 蝶閥 > 手動蝶閥
美標凸耳式蝶閥的主要結構特征為對夾式和法蘭式三偏心結構，而蝶閥的主要結構特征為閥體周邊帶凸而且設計成帶螺孔單法蘭結構，美標凸耳蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑，給排水等管道上。其特點為：
由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確保可靠的密封性能，具有耐高溫、耐磨損、耐腐蝕等優點。
美標凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。
凸耳式硬密封蝶閥是圓盤閥瓣，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90°。
1、設計合理，結構緊湊，裝拆容易，便于維修。
2、采用偏心結構，減少密封圈的摩擦，延長閥門使用壽命。
3、完全密封，泄漏為零，可以用于高真空工況。
4、更換閥板密封圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。
名稱 | 材料 |
閥體 | WCB、CF8、CF8M |
閥板 | WCB、CF8、CF8M |
閥桿 | 304、316、ICr13 |
密封圈 | 316、304 |
填料 | 柔性石墨，氟塑料 |
公稱通徑 | DN（in) | 2"-36" | 2"-36" |
公稱壓力 | PN(Mpa) | 150Lb | 300Lb |
實驗壓力Ps(Mpa) | 強度實驗 | 3.0 | 7.5 |
密封試驗 | 2.2 | 5.5 | |
適用介質 | 水、蒸汽、油品、酸堿類、海水等 | ||
適用溫度 | -40～425℃ | ||

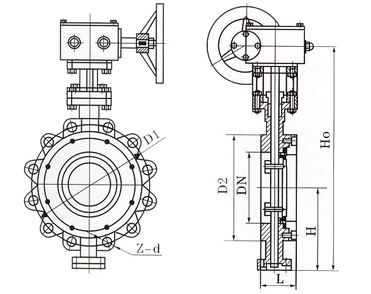

公稱通徑DN | 結構長度(標準值) | 外形尺寸(參考值) | 連接尺寸(標準值) | 參考重量 | |||||||||||||||
L | L1 | H | H0 | D | D1 | D2 | M | Z．d | |||||||||||
英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 毫米 | ||||
2" | 50 | 1.69 | 43 | 4.25 | 108 | 4.33 | 110 | 13.58 | 345 | 6.00 | 152 | 4.75 | 120.5 | 3.62 | 92 | M18 | 4-19 | 9 | 20 |
21/2″ | 65 | 1.69 | 46 | 4.40 | 112 | 4.64 | 118 | 14.25 | 362 | 7.00 | 178 | 5.49 | 139.5 | 4.13 | 105 | M18 | 4-19 | 10 | 25 |
3″ | 80 | 1.94 | 48 | 4.50 | 114 | 4.92 | 125 | 14.96 | 380 | 8.50 | 190 | 6.00 | 152.5 | 5.00 | 127 | M18 | 4-19 | 11 | 29 |
4″ | 100 | 2.19 | 54 | 5.00 | 127 | 5.70 | 145 | 16.34 | 415 | 9.00 | 229 | 7.50 | 190.5 | 6.19 | 157 | M18 | 8-19 | 13 | 33 |
5″ | 125 | 2.50 | 55 | 5.50 | 140 | 6.50 | 165 | 17.91 | 455 | 10.00 | 254 | 8.50 | 216 | 7.32 | 186 | M20 | 8-22 | 16 | 38 |
6″ | 150 | 2.75 | 57 | 5.50 | 140 | 6.89 | 175 | 21.45 | 545 | 11.00 | 279 | 9.50 | 241.5 | 8.50 | 216 | M20 | 8-22 | 26 | 74 |
8″ | 200 | 2.81 | 64 | 5.90 | 150 | 8.26 | 210 | 24.21 | 645 | 13.50 | 343 | 11.75 | 298.5 | 10.62 | 270 | M20 | 8-22 | 34 | 86 |
10″ | 250 | 3.00 | 71 | 6.30 | 160 | 9.84 | 250 | 27.36 | 695 | 16.00 | 406 | 14.25 | 362 | 12.75 | 324 | M22 | 12-25 | 51 | 142 |
12″ | 300 | 3.18 | 81 | 7.00 | 178 | 11.24 | 285 | 32.78 | 830 | 19.00 | 483 | 17.00 | 432 | 15.00 | 381 | M22 | 12-25 | 72 | 167 |
14″ | 350 | 3.63 | 92 | 7.50 | 190 | 12.60 | 320 | 35.43 | 900 | 21.00 | 533 | 18.75 | 476 | 16.25 | 413 | M27 | 12-29 | 106 | 218 |
16″ | 400 | 4.00 | 102 | 8.50 | 216 | 13.98 | 355 | 38.58 | 980 | 23.50 | 597 | 21.25 | 540 | 18.50 | 470 | M27 | 16-29 | 133 | 275 |
18″ | 450 | 4.50 | 114 | 8.74 | 222 | 14.96 | 380 | 40.55 | 1030 | 25.00 | 635 | 22.75 | 578 | 21.00 | 533 | M30 | 16-32 | 176 | 315 |
20″ | 500 | 5.00 | 127 | 9.00 | 229 | 16.34 | 415 | 43.70 | 1110 | 27.50 | 699 | 25.00 | 635 | 23.00 | 584 | M30 | 20-32 | 190 | 395 |
2″ | 600 | 6.06 | 154 | 10.50 | 267 | 18.70 | 475 | 51.37 | 1305 | 32.00 | 813 | 29.50 | 749.5 | 27.25 | 692 | M33 | 20-35 | 394 | 580 |
30″ | 750 | 6.50 | 165 | 11.50 | 292 | 22.38 | 580 | 60.03 | 1525 | 38.75 | 985 | 36.00 | 914 | 33.75 | 857 | M33 | 28-35 | 476 | 717 |
32″ | 800 | 7.50 | 190 | 12.50 | 318 | 24.80 | 630 | 62.40 | 1585 | 41.75 | 1060 | 38.50 | 978 | 36.00 | 914 | M39 | 28-41 | 618 | 880 |
36″ | 900 | 8.00 | 200 | 13.00 | 330 | 26.77 | 680 | 69.48 | 1765 | 46.00 | 1168 | 42.75 | 1085 | 40.25 | 1022 | M39 | 32-41 | 762 | 1042 |
