加氫氣站高壓球閥
江蘇中鼎閥業生產的氣動高壓三通球閥氣動高壓三通球閥分為內螺紋、外螺紋、焊接式、法蘭式等三種連接方式。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
中鼎閥業生產的加氫氣站高壓三通球閥采用不銹鋼精鑄閥體嗎，耐壓有16mpa，32mpa等規格，氣動高壓三通球閥分為內螺紋（G,NPT,PT等）、外螺紋、焊接式、法蘭式等三種連接方式。氣動高壓三通球閥可采用智能控制與定位，與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

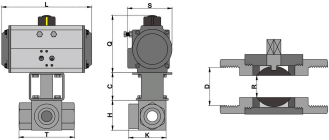

公稱通徑DN(mm) | DN15-300 | |||||
公稱壓力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低壓氣密試驗 | 0.5～0.7 | |||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | |||||
公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
閥體形式 | 法蘭式、焊接式、螺紋式 | |||||||||||
公稱壓力 | PN10.0、16.0、25.0、32.0、36.0、42.0 MPa；ANSI 600、900、1500、2500LB | |||||||||||
連接形式 | 法蘭式、焊接式、螺紋式(適用于2"以內) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
閥芯形式 | O型球體閥芯 | |||||||||||
流量特性 | 近似快開特性 | |||||||||||
動作范圍 | 0～90°、0～360° | |||||||||||
泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||
配置執行機構 | GT、AT、ST、SR系列單雙作用氣動執行器 | |||||||||||
控制方式 | 開關兩位控制能、4～20mA模擬量信號控制 | |||||||||||
零件名稱 | 材料 | |||
閥體、閥蓋 | A105鍛鋼 | 304鍛鋼 | 316鍛鋼 | 316L鍛鋼 |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
填料 | V型PTFE、柔性石墨 | |||
型號 | DN | LW | i | L | L1 | B | L2 | h1 | h2 | SW1 | SW2 | D | h3 | L3 | D1 | C |
G1/4 | 6 | 6 | 14 | 69 | 40 | 26 | 31.5 | 13.5 | 35 | 9 | 22 | 4.5 | 4.8 | 26 | 6 | 4 |
G3/8 | 10 | 10 | 14 | 72 | 42 | 32 | 31.5 | 16 | 40 | 9 | 27 | 5.3 | 5.8 | 31 | 8 | 4 |
G1/2 | 13 | 12 | 16 | 83 | 48 | 35 | 38.5 | 18 | 45 | 9 | 30 | 6.5 | 6 | 35 | 12 | 3 |
G3/4 | 20 | 20 | 18 | 93 | 60 | 50 | 48.5 | 23 | 58 | 12 | 41 | 6.5 | 6 | 44 | 15 | 5.5 |
G1 | 25 | 25 | 21 | 115 | 65 | 57 | 50.5 | 27.5 | 65 | 12 | 46 | 8.5 | 7 | 53.5 | 22 | 5 |
