D363對焊三偏心蝶閥
D363對焊三偏心蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
焊接尺寸:GB/T 12224;ANSI;GB16.25;DIN2559
結構長度:GB/T 12221-1989;AP1609
壓力試驗:GB/T 13927-1992;AP1598
公稱通徑 | DN(mm) | 50~200 | ||||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 Ps(MPa) | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
適用介質 | 水、蒸氣、油品、酸類腐蝕性等 | |||||
適用溫度 | 碳鋼Carben steel:-29℃~425℃ 不銹鋼 | |||||
零件名稱 | 材料 |
閥體 | 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料 |
蝶板 | 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻卸鋼及特殊材料 |
密封圈 | 不銹鋼、抗磨材料 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨 |
公稱壓力（1.0,1.6,2.5MPa） | |||||||||
通徑 | 外形尺寸(參考值) | 參考重量（kg) | |||||||

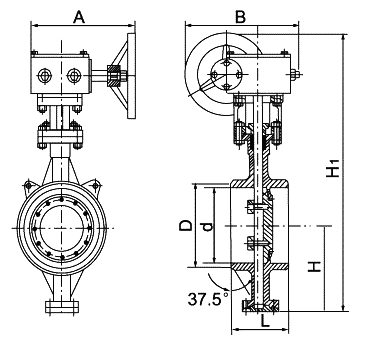

毫米mm | 英寸inch | L | D | d | H | H1 | A | B | |
80 | 3 | 180 | 90 | 78 | 90 | 356 | 180 | 200 | 38 |
100 | 4 | 190 | 110 | 96 | 106 | 387 | 180 | 200 | 40 |
125 | 5 | 200 | 135 | 121 | 122 | 413 | 180 | 200 | 60 |
150 | 6 | 210 | 161 | 146 | 136 | 459 | 270 | 280 | 65 |
200 | 8 | 230 | 222 | 202 | 215 | 585 | 400 | 425 | 85 |
250 | 10 | 250 | 278 | 254 | 247 | 649 | 400 | 425 | 135 |
300 | 12 | 270 | 330 | 303 | 288 | 771 | 450 | 560 | 175 |
350 | 14 | 290 | 382 | 351 | 333 | 929 | 450 | 560 | 195 |
400 | 16 | 310 | 432 | 398 | 359 | 993 | 535 | 580 | 295 |
450 | 18 | 330 | 484 | 450 | 405 | 1053 | 535 | 580 | 350 |
500 | 20 | 350 | 535 | 501 | 444 | 1245 | 535 | 580 | 510 |
600 | 24 | 390 | 636 | 602 | 521 | 1750 | 570 | 660 | 625 |
700 | 28 | 430 | 726 | 692 | 586 | 1519 | 750 | 550 | 925 |
800 | 32 | 470 | 826 | 792 | 659 | 1659 | 750 | 550 | 1260 |
900 | 36 | 510 | 926 | 892 | 720 | 1829 | 750 | 550 | 1790 |
1000 | 40 | 550 | 1028 | 992 | 780 | 1949 | 900 | 750 | 1940 |
1200 | 48 | 630 | 1228 | 1192 | 889 | 2243 | 1000 | 925 | 2810 |
1400 | 56 | 710 | 1428 | 1392 | 1000 | 2462 | 1000 | 925 | 3500 |
