氣動球閥

氣動衛生級三通球閥

氣動衛生級三通球閥可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。

在線訂購

產品詳情

氣動衛生級三通球閥產品說明

閥門型號：Q684F，Q685F

通徑規格：DN15～DN102

結構形式：三通L型，三通T型

連接方式：卡箍快裝

閥體材料：不銹鋼304、不銹鋼316、不銹鋼316L

公稱壓力：PN10，PN16

適用溫度：≤180℃

應用范圍：酒類、飲料、制藥、食品加工、生化工業等

氣動衛生級三通球閥設計標準

設計制造	GBT/12238
結構長度	Gb12221
壓力溫度	GB/T13927
試驗檢驗	GB13927

氣動衛生級三通球閥性能參數

閥體形式	三通式
公稱通徑	DN15～100mm
公稱壓力	PN1.0 MPa
連接形式	快裝式(卡箍式)、焊接式、螺紋式
適用溫度	PTFE≤150℃
適用介質	啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
產品特點	安全衛生，密封好、使用壽命長

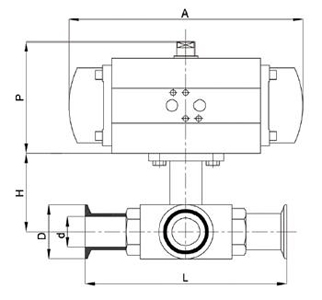

氣動衛生級三通球閥外形尺寸

氣動衛生級三通球閥(圖1)

規格	A	B	H1	W1	L	重量KG	氣動執行器規格
c19	50.5	15	172	147	108	2.23	AT52
c25	50.5	20	172	147	120	2.4	AT52
c32	50.5	25	178	147	128	2.53	AT52
c38	50.5	32	218	168	144	3.72	AT63
c51	64	40	228	168	168	4.8	AT63
c63	77	50	260	210	180	6.5	AT83
c76	91	65	300	262	220	11.6	AT92
c89	106	80	335	265	244	15.6	AT105
c102	119	90	395	300	270	21	AT125
