氣動衛生級球閥
氣動衛生級球閥是由高準度氣動執行器與快裝球閥裝配組成。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：Q681F
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材料：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10
適用溫度：≤180℃
應用范圍：食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業
設計制造 | GBT/12238 |
結構長度 | Gb12221 |
壓力溫度 | GB/T13927 |
試驗檢驗 | GB13927 |
AT、GT、ST氣動執行機構技術參數 | 閥 體 參 數 | ||
類 型 | 雙作用活塞式、彈簧復位式 | 公稱通徑 | 15～102mm |
氣源壓力 | 雙作用：2-8bar/單作用：4-8bar | 公稱壓力 | PN1.0MPa |
輸出力矩 | 雙作用：4N·M～10560N·M | 閥軸材質 | 不銹鋼 |
單作用：7N·M～2668N·M | 閥體材質 | 304/316/316L不銹鋼 | |
工作溫度 | 常溫型：-20℃～80℃（丁腈橡膠O型圈） | 球體材質 | 304/316/316L不銹鋼 |
高溫型：-20℃～160℃（氟橡膠O型圈） | 閥座密封 | PTFE | |
動作范圍 | 0～90°±5° | 溫 度 | PTFE≤180℃ |
接口螺紋 | GTD40～GTD83/ATD50～ATD88 G1/8″ | 連接方式 | 快裝式、焊接式、螺紋式 |
GTD110～GTD350/ATD100～200 G1/4″ | 適用介質 | 啤酒、葡萄酒、生物工程、食品、飲等 | |
閥位信號 | 定位器：4～20mA/回信器：全開全關信號 | 特 點 | 衛生，密封好、使用時間長 |

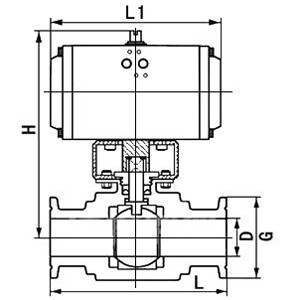

通徑? | G | L1 | L | D | H |
15 | 34 | 130 | 100 | 12.7 | 152 |
20 | 50.5 | 130 | 100 | 17.2 | 156 |
25 | 50.5 | 140 | 120 | 25 | 180 |
32 | 50.5 | 140 | 130 | 31.8 | 208 |
38 | 50.5 | 140 | 150 | 35.6 | 218 |
51 | 64 | 170 | 200 | 48.6 | 226 |
63 | 77.5 | 186 | 210 | 60.3 | 240 |
76 | 91 | 186 | 220 | 72.9 | 286 |
89 | 106 | 225 | 260 | 88.9 | 298 |
102 | 119 | 254 | 320 | 101.6 | 336 |
