PZ673H氣動刀閘閥
PZ673H氣動刀閘閥由氣動執行機構和刀型閘閥組成。
您好，歡迎訪問中鼎閥業（江蘇）有限公司官網
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
全國服務熱線15370222117
首頁 > 產品展示 > 閘閥
1、刀形漿閘閥按照口徑不同制成暗桿和明桿兩種形式I暗桿DN100-1600mm．明桿DN50-900mm）．全圓形的直流通遵設計不存渣、不卡阻。刀板底端另工成刀刃狀，對松軟物料如纖維、紙漿、木漿具有切斷功能．同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙爝刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不銹鋼、糟磨拋光處理可獲褥優良密封效果。
2、閥體、填料函均為精密鑄造，其中閥體采用凸緣式整體鑄造，不銹鋼、硬質合金材質可根據用戶需要選用304、316、316L、2520、WCB、2Cr13．密封圈采用硬密封或PTFE增強聚四氟乙烯材質．耐腐蝕、耐麻損、不沾渣。
3、閥板有多個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不姓偏移。
4、刀形漿閘棚內部可以制成V形、三角形、五角形通道．以適應流體調節控制要求。
5、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯橡膠等軟密封。
公稱壓力 | PN |
殼體試驗 | 1.5xPN |
密封試驗 | 1.1xPN |
工作溫度 | 橡膠（NBR）≤ 80℃，四氟密封（PTFE）:-40℃~180℃ |
碳素鋼：-29℃—425℃，不銹鋼：-40℃—600℃ ，鉻鉬釩鋼：≤550℃ ，高鉻鎳鋼：≤900℃ | |
運用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |
設計依據 | GB標準 | ANSI標準 |
設計標準 | JB/T8691-1998 | ANSI B16.34 |
鏈接法蘭尺寸 | GB/9113、JB/T79 | ANSI B16.5 |
試驗和檢驗 | JB/T9092 | API 598 |
序號 | 零件名稱 | 材質 | ||
C | P | R | ||
1 | 內六角螺釘 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
2 | 閥蓋 | WCB | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
3 | 墊片 | PTFE | PTFE | PTFE |
4 | 閥座 | 1Cr18Ni9Ti或PTFE、橡膠 | 1Cr18Ni12Mo2Ti或PTFE、橡膠 | |
5 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
6 | 密封填料 | 丁腈橡膠或PTFE | 丁腈橡膠或PTFE | 丁腈橡膠或PTFE |
7 | 壓蓋 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
8 | 閘板 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
9 | 支架 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
10 | 推拉桿 | 45#鋼鍍鉻 | 45#鋼鍍鉻 | 45#鋼鍍鉻 |
11 | 氣動執行器 | QD系列 | ||
*注：系列閘閥主要零部件及密封密封閥座的材質可根據實際工況條件或用戶特殊 要求設計選用。

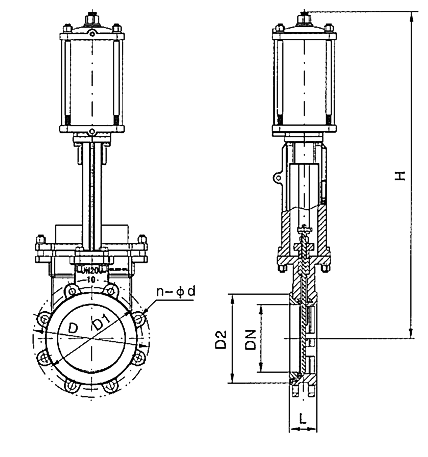

通經 | GB標準外形及連接尺寸（PN1.0MPa） | ANSI標準及連接尺寸（Class 150） | |||||||||||
DN | in | L | H | D | D1 | D2 | n-φ | L | H | D | D1 | D2 | n-φ |
50 | 2 | 60 | 335 | 165 | 125 | 100 | 2-φ18 2-M16 | 48 | 335 | 152 | 120.5 | 92 | 2-φ19 2-M16 |
65 | 21/2 | 60 | 363 | 185 | 145 | 120 | 2-φ18 2-M16 | 48 | 363 | 178 | 139.5 | 105 | 2-φ19 2-M16 |
80 | 3 | 60 | 395 | 200 | 160 | 135 | 2-φ18 2-M16 | 50 | 395 | 190 | 152.5 | 127 | 2-φ19 2-M16 |
100 | 4 | 60 | 465 | 220 | 180 | 155 | 6-φ18 2-M16 | 50 | 465 | 229 | 190.5 | 157 | 6-φ19 2-M16 |
125 | 5 | 60 | 530 | 250 | 210 | 185 | 6-φ18 2-M16 | 57 | 530 | 254 | 216 | 186 | 6-φ22 2-M20 |
150 | 6 | 70 | 630 | 285 | 240 | 210 | 6-φ23 2-M20 | 57 | 630 | 279 | 241.5 | 216 | 6-φ22 2-M20 |
200 | 8 | 80 | 750 | 340 | 295 | 265 | 6-φ23 2-M20 | 70 | 750 | 343 | 298.5 | 270 | 6-φ22 2-M20 |
250 | 10 | 86 | 900 | 395 | 350 | 320 | 8-φ23 2-M20 | 70 | 900 | 406 | 362 | 324 | 8-φ25 4-M22 |
300 | 12 | 92 | 1120 | 445 | 400 | 368 | 8-φ23 2-M20 | 76 | 1120 | 483 | 432 | 381 | 8-φ25 4-M22 |
350 | 14 | 100 | 1260 | 505 | 460 | 428 | 10-φ23 2-M20 | 76 | 1260 | 533 | 476 | 413 | 8-φ29 4-M27 |
400 | 16 | 120 | 1450 | 565 | 515 | 480 | 10-φ25 6-M22 | 89 | 1450 | 597 | 540 | 470 | 12-φ29 4-M27 |
450 | 18 | 125 | 1600 | 615 | 565 | 532 | 14-φ25 6-M22 | 89 | 1600 | 635 | 578 | 533 | 12-φ32 4-M30 |
500 | 20 | 130 | 1800 | 670 | 620 | 585 | 14-φ25 6-M22 | 114 | 1800 | 699 | 635 | 584 | 14-φ32 6-M30 |
600 | 24 | 130 | 2300 | 780 | 725 | 685 | 14-φ30 6-M27 | 114 | 2300 | 813 | 749.5 | 692 | 14-φ35 6-M33 |
