產品型號：Z41F46
公稱通徑：DN15～DN300
壓力范圍：PN10-PN16
襯里/閥座：PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4）
閥體材質：鑄鐵，球墨鑄鐵，鑄鋼，不銹鋼
防腐Z41F46不銹鋼襯氟閘閥、FEP（F46）、PCTFE（F3）不銹鋼襯氟閘閥適用在-50℃~150℃的濃度的王水、硫酸、鹽酸、氫氟酸和有機酸、強酸、強氧化劑，F(xiàn)EP還適用于濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
1、閥體有扁體和圓體兩種形狀：GB閥門采用圓體，ANSI磅級閥門DN≤300Lb采用扁體，DN≥400Lb采用圓體，閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維修更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。
設計標準 | GB12234 |
結構長度 | GB12221 |
法蘭標準 | JB/T79-94 |
GB9113.1-26 | |
檢驗試驗 | GB/T13927 |
驅動方式 | 手動、電動、氣動 |
零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 低碳不銹耐酸鑄閥 | ||
Z | C | P | R | PL | RL | |
閥體/端蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
襯里/閥座 | PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶性4） | |||||
填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
填料 | PTFE（F4） | PTFE（F4） | PTFE（F4） | |||
活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
手輪 | WCB | WCB | WCB | |||

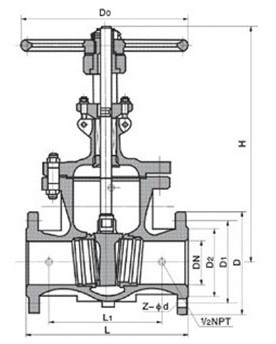

公稱通徑 | 標準值 | 參考值 | |||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-Фd | W | D0 | H |
PN0.6MPa | |||||||||||
15 | 1/2 | 130 | 80 | 55 | 40 | 2 | 12 | 4-Ф12 | 100 | 100 | 120 |
20 | 3/4 | 150 | 90 | 65 | 50 | 2 | 14 | 4-Ф12 | 100 | 120 | 140 |
25 | 1 | 160 | 100 | 75 | 60 | 2 | 14 | 4-Ф12 | 120 | 130 | 150 |
32 | 11/4 | 180 | 120 | 90 | 70 | 2 | 16 | 4-Ф14 | 120 | 156 | 185 |
40 | 11/2 | 240 | 130 | 100 | 80 | 3 | 16 | 4-Ф14 | 160 | 165 | 205 |
50 | 2 | 250 | 140 | 110 | 90 | 3 | 16 | 4-Ф14 | 160 | 350 | 400 |
65 | 21/2 | 270 | 160 | 130 | 110 | 3 | 16 | 4-Ф14 | 180 | 370 | 435 |
80 | 3 | 280 | 185 | 150 | 125 | 3 | 18 | 4-Ф18 | 180 | 430 | 510 |
100 | 4 | 300 | 205 | 170 | 145 | 3 | 18 | 4-Ф18 | 220 | 495 | 595 |
125 | 5 | 325 | 235 | 200 | 175 | 3 | 20 | 8-Ф18 | 220 | 610 | 735 |
150 | 6 | 350 | 260 | 225 | 200 | 3 | 20 | 8-Ф18 | 240 | 670 | 820 |
200 | 8 | 400 | 315 | 280 | 255 | 3 | 22 | 8-Ф18 | 240 | 815 | 1015 |
250 | 10 | 450 | 370 | 335 | 310 | 3 | 24 | 12-Ф18 | 240 | 965 | 1215 |
300 | 12 | 500 | 435 | 395 | 362 | 4 | 24 | 12-Ф23 | 280 | 1140 | 1440 |
350 | 14 | 550 | 485 | 445 | 412 | 4 | 26 | 12-Ф23 | 280 | 1275 | 1625 |
400 | 16 | 600 | 535 | 495 | 462 | 4 | 28 | 16-Ф23 | 320 | 1445 | 1845 |
450 | 18 | 650 | 590 | 550 | 518 | 4 | 28 | 16-Ф23 | 320 | 1530 | 1980 |
500 | 20 | 700 | 640 | 600 | 568 | 4 | 30 | 16-Ф23 | 360 | 1725 | 2225 |
