水利控制閥

600X電動控制閥QT450

600X電動控制閥QT450由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。

在線訂購

產品詳情

600X電動控制閥QT450 產品概述

600X電動控制閥QT450由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。
600X電動控制閥QT450利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。
600X電動控制閥QT450主要用于高層建筑、生活區等供水管網系統及城市供水工程。

600X電動控制閥QT450 工作原理

當600X電動控制閥QT450從入口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

600X電動控制閥QT450 主要技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

600X電動控制閥QT450 主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

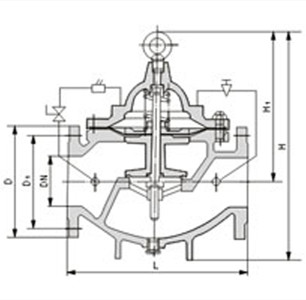

600X電動控制閥QT450 外形尺寸

DN	L	A	A1	H	H1	F	Dmm		D1mm		D2mm		n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.6	PN2.5	PN1.6	PN2.5	PN1.6	PN2.5	PN1.6	PN2.5
20	180	194	136	342	250	116	105	105	75	75	58	56	4-13.5	4-14
25	180	194	136	342	250	116	115	115	85	85	68	65	4-13.5	4-14
32	180	194	136	342	250	116	140	140	100	100	78	76	4-17.5	4-18
40	240	240	155	395	278	170	150	150	110	110	88	84	4-17.5	4-18
50	240	240	155	395	278	170	165	165	125	125	102	99	4-17.5	4-18
65	255	255	165	405	298	180	185	185	145	145	122	118	4-17.5	8-18
80	280	280	175	430	315	210	200	200	160	160	133	132	8-17.5	8-18
100	360	332	195	510	350	275	220	235	180	190	158	156	8-17.5	8-22
125	400	375	220	560	365	310	250	270	210	220	184	184	8-17.5	8-26
150	455	408	230	585	420	355	285	300	240	250	212	211	8-22	8-26
200	585	485	255	675	450	460	340	360	295	310	268	274	12-22	12-26
250	650	550	300	730	470	500	405	425	355	370	320	330	12-26	12-30
300	800	630	340	760	490	580	460	485	410	430	370	389	12-26	16-30
350	860	735	415	840	526	640	520	555	470	490	430	448	16-26	16-33
400	960	788	430	910	570	715	580	620	525	550	482	503	16-30	16-36
450	1075	850	460	1070	610	780	640	670	585	600	550	548	20-30	20-36
500	1075	905	490	1135	665	830	715	730	650	660	585	609	20-33	20-36
600	1230	970	530	1270	725	920	840	845	770	770	685	720	20-36	20-39
700	1650	1050	560	1460	865	980	910	960	840	875	800	820	24-36	24-42
800	1750	1135	610	1640	975	1050	1025	1085	950	990	905	928	24-39	24-48
