衛生級快裝視鏡
衛生級快裝視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
產品名稱：衛生級視鏡
產品型號：HGS07
公稱通徑：DN15～DN150
結構形式：直通
工作壓力：0.6MPa～1.0MPa～1.6MPa
連接方式：法蘭、焊接、卡箍、螺紋
適用溫度：-0oC～+180oC
功能作用：觀察管道中的流體
閥體材質：不銹鋼
制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、油品、蒸汽、液體、氣體等
HGS07衛生級視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。
HGS07衛生級視鏡具有超高的耐腐蝕性，并且加工容易，外表美觀，同時衛生級視鏡采用鋼化硼硅玻璃，聚乙烯四氟墊片，使衛生級視鏡適用于大部分惡劣的工作環境中，并且使用壽命較長。是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，衛生級視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。由于結構緊湊，它安裝簡單，使用方便，非常容易清洗與維修，是目前最常用的一種衛生級視鏡。
殼體材質 | 鋼化硼硅玻璃、石英玻璃 | |
法蘭、緊固件 | 不銹鋼304 | 不銹鋼316 |
工作溫度（℃） | 0℃~180℃ | 0℃~180℃ |
公稱壓力（MPa） | ＜0.6 | 0.6 MPa ~1.6MPa |
密封件材質 | 丁腈橡膠、聚四氟乙烯 | |
連接形式 | 螺紋連接、法蘭連接、快裝、焊接 | |
允許急變溫度（℃） | ＜60 | |

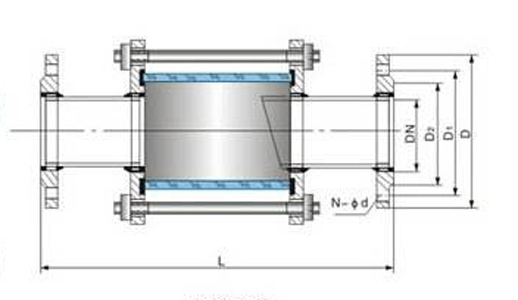

G | DN | L | D | D1 | D2 | N-φd |
1/2 | DN15 | 250 | 95 | 65 | 46 | 4-φ14 |
3/4 | DN20 | 250 | 105 | 75 | 55 | 4-φ14 |
1 | DN25 | 250 | 115 | 85 | 65 | 4-φ14 |
1 1/4 | DN32 | 250 | 135 | 100 | 78 | 4-φ18 |
1 1/2 | DN40 | 250 | 145 | 110 | 85 | 4-φ18 |
2 | DN50 | 250 | 160 | 125 | 100 | 4-φ18 |
2 1/2 | DN65 | 250 | 180 | 145 | 120 | 4-φ18 |
3 | DN80 | 250 | 195 | 160 | 135 | 4-φ18 |
4 | DN100 | 250 | 215 | 180 | 155 | 8-φ18 |
5 | DN125 | 250 | 245 | 210 | 185 | 8-φ18 |
6 | DN150 | 250 | 280 | 240 | 210 | 8-φ23 |
