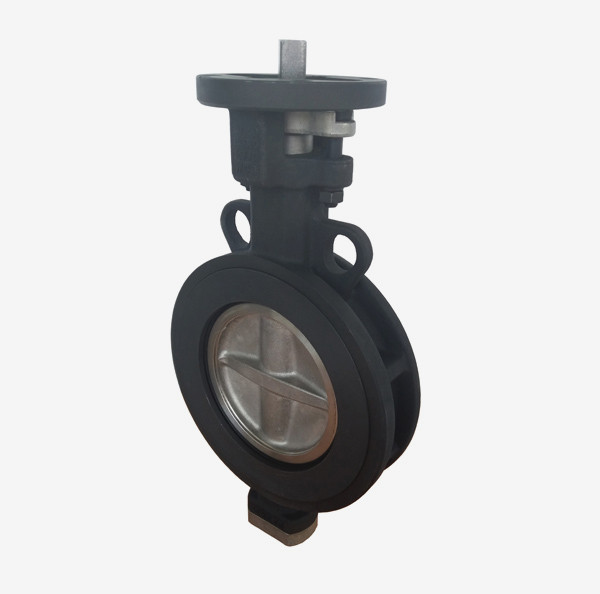

高性能雙偏心蝶閥
高性能雙偏心蝶閥的浮動式閥座設計，依據壓力源之方向，自動調節閥座位置，使閥門于全關位置擁有的密度比壓，達到閥門雙面持壓之效果，并增加了閥座使用壽命。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
高性能蝶閥產品結構采用浮動式閥座設計，依據壓力源之方向，自動調整座位置，達到閥門雙面持壓之效果，並增加了閥座使用壽命，使用壽命長，閥軸經過特殊防塵設計，防止了流體進入閥軸造成閥軸卡死之情況，高性能蝶閥依不同工況，可選用不同材質及性能，閥座采用了PTFE、RTFE、PEEK、METAL等材抽，適用于石化、煉油、空分、CDA等工況。
高性能雙偏心蝶閥蓄能撓唇式密封座結構設計彈性好，密封可靠。
蝶閥蓄能撓唇是密封結構可補償溫度和壓力的變化。
無需增加0型圈或金屬部件來保持密封。
蝶閥使用壽命長，維修量小。
密封試驗，雙向達到無氣泡泄漏。
1.閥體：一體式閥體設計
2.壓環：蝶閥壓環設計，可確保密封面止漏效果，法蘭可適用于各種法蘭墊片
3.閥座：達到雙向持壓之效果。（閥門安裝時須將壓環裝置于管中上游端）
4.軸承：上下軸承材料為PTFE+316SS
5.止推環：防止閥軸錯位以及穩定閥軸位置裝置
6.填料：蝶閥多層式PTFE設計
7.支架：利用鑄造方式制作并符合ISO 5211 之標準
NAME | MATERIAL | SPECIFICATION | |
JIS | ASTM | ||
閥體/BODY | CARBON STEEL | SC480 | A216Gr.WCB |
STAINLESS STEEL | SCS 13A SCS 14A SCS 16A | A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M | |
閥瓣/DISC | STAINLESS STEEL | SCS 13A SCS 14A SCS 16A | A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M |
護圈/RETAINER | STAINLESS STEEL | SCS 13A SCS 14A SCS 16A | A351 Gr CF8 A351 Gr CF8M A351 Gr CF3M |
閥座/TEFLON SEAT | PTFE PTFE+CLASS FIRER PTFE+GRARHITE | PTFE /RPTFE | PTFE /RPTFE |
襯套/BUSHING | PTFE+316SS | PTFE+316SS | PTFE+316SS |
襯套/BUSHING | PTFE+316SS | PTFE+316SS | PTFE+316SS |
閥桿/STEM | STAINLESS STEEL | SUS 304 SUS 316 630SS XM-19 | A182 Gr.F304 A182 Gr.F316 A564 Gr.630 A479 Gr.XM-19 |
銷/PIN | STAINLESS STEEL | SUS 316 | A240 Gr.316 |
止推環/THRUST RING | STAINLESS STEEL | SUS316 | A240 Gr.316 |
密封/SEAL | PTFE | PTFE | PTFE |
底蓋/BOTTOM COVER | STAINLESS STEEL | SCS 13A SCS 14A SCS 16A | A351 Gr.CF8 A351 Gr.CF8M A351 Gr.CF3M A216 Gr.WCB |
CARBON STEEL | SC480 | A216 Gr.WCB | |
填料/GLAND PACKING |
|
|
|
填料蓋/GLAND | STAINLESS STEEL | SCS 13A SCS 14A | A351 Gr.CF8 A351 Gr.CF8M |
支架/YOKE | DUCTILE IRON CARBON STEEL | FCD 450 SC480 | A536 Gr.65-45-12 A216 Gr.WCG |
螺柱/STUD | STAINLESS STEEL | SUS304 | A193 Gr.B8 |
螺母/NUT | STAINLESS STEEL | SUS304 | A194 Gr.8 |
螺栓/BOLT | STAINLESS STEEL | SUS304 | A193 Gr.B8 |
1.高性能雙偏心蝶閥結構特別、雙面持壓設計，閥門強度符合：ASME B16.34、API 598
2.蝶閥全系列壓環結構，超可靠的密封性。
3.蝶閥全系列防靜電導引裝置結構，超小的操作扭矩。
5.全口徑通過，超長久使用壽命。
6.金屬閥座泄漏等級符合
7.閥軸逸散符合EPA 測試及逸散排放要求（OPTIONS）
8.高性能蝶閥連接方式有對夾式、單法蘭式。
閥門系列 | PSK-DA5150-ANSI、PSK-DBA8150-ANSI PSK--DA4150 |
連接形式 | 對夾式、凸耳式、法蘭式等 |
壓力等級 | PN16、PN25、PN40、ANSI Class150、 ANSI Class300 |
規格 | 2.5"~24" |
適用溫度 | 軟質閥座：-29℃~210℃ 防火型閥座：-29℃~210℃ 金屬閥座：-29℃~500℃ |
売體材料 | PTFE/RTFE/PPL/PEEK/防火閥座 |
閥座密封材料 | WCB/304/304L/316/316L/雙相鋼/蒙乃爾等 |
結構長度 | GB、API 609、DIN |
連接標準 | ASME B16.5、HG20592 |
