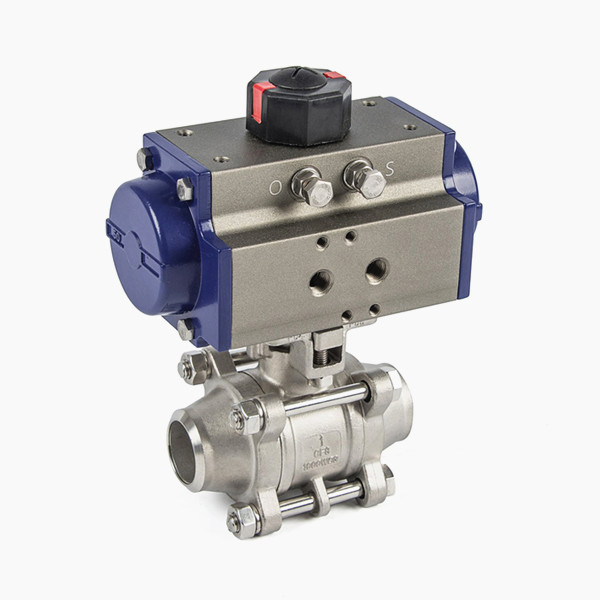

Q661F氣動三片式焊接球閥
Q661F氣動三片式焊接球閥用于截斷或接通管路中的介質。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：Q661F，Q661H
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材料：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN10、PN16、PN25、PN40、PN64
適用溫度：-40～425℃
應用范圍：蒸汽、氣體、液體、油品、腐蝕性介質
零件名稱 | 材料名稱 | |||
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
公稱通徑 | DN15～DN100(mm) |
公稱壓力 | PN1.0、1.6、2.5、4.0、6.4MPa |
連接方式 | 內螺紋 |
氣源驅動 | 壓縮空氣4-6bar(可帶手輪) |
溫度范圍 | 軟密封:-30～180℃；硬密封:-40～425℃ |
閥體結構 | 三片式球閥（開度可選） |
密封材料 | 聚四氟乙烯（F）、對位聚苯（PPL）、金屬硬密封（H） |
適用介質 | 氣體、液體、油類、腐蝕性介質等 |
閥體材質 | 開關模式（開關兩位控制），調節型（4-20mA信號） |
口徑(mm) | 尺 寸(mm) | |||||||||
三段式 | 對焊式 | 承插焊式 | ||||||||
G | L | D | L | d | D | L | d | D1 | A | |
6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1～14.3 | 9.5 |
10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55～17.8 | 9.5 |
15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7～21.95 | 9.5 |
20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05～27.3 | 11.1 |
25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8～34.05 | 12.7 |
32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55～42.8 | 14.3 |
40 | 11/2 | 129 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65～48.9 | 15.89 |
50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1～61.35 | 17.4 |
65 | 2 | 186 | 64 | 193 | 64 | 78 | / | / | / | / |
80 | 3 | 206 | 78 | 222 | 78 | 94 | / | / | / | / |
100 | 4 | 240 | 98 | 273 | 98 | 124 | / | / | / | / |
