D673H氣動對夾式硬密封蝶閥由氣動執行器和三偏心金屬硬密封對夾蝶閥組成，安裝對應的閥門附件可以用來切斷和調節的場合使用。
產品型號：D673H/W
公稱通徑：DN40-DN1200
公稱壓力：1.6MPa-4.0MPa、150LB-300LB
適用介質：水、蒸汽等
適用溫度：0℃-425℃
閥體材質：碳鋼、不銹鋼
連接方式：對夾連接
作用方式：雙作用、單作用(彈簧復位)
控制方式：開關型、調節型
材質 | C | P | R |
內六角螺釘 | lCr18Ni9Ti | lCr18Ni9Ti | lCr18Ni12M02T |
閥蓋 | WCB | lCr18Ni9Ti | ZGICr18Ni12M02Ti |
墊片 | lCr18Ni9Ti | lCr18Ni9Ti | lCr18Ni12M02T |
閥座 | 不銹鋼+柔性石墨、PTFE | ||
墊片 | 1Cr18Ni9Ti | lCr18Ni9Ti | lCr18Ni12M02T |
蝶板 | WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02Ti |
圓柱銷 | 45 | lCr18Ni9Ti | 1Cr18Ni12M02T |
下蓋 | WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02Ti |
墊片 | 不銹鋼+柔性石墨、PTFE | ||
襯套 | PTFE復合軸承 | ||
閥體 | WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02T |
閥桿 | lCr13 | lCr18Ni9Ti | lCr18Ni12M02Ti |
支架 | WCB | WCB | WCB |
鏈 | 45 | 45 | 45 |
襯套 | PTFE復合軸承 | ||
填料 | 柔性石墨、PTFE | ||
壓蓋 | WCB | ZGICr18Ni9Ti | ZGICr18Ni12M02T |
氣動執行器 | AT系列、AW 系列 | ||
位置指示器 | 塑料 | ||
設計依據 | GB標準 |
設計標準 | GB/12238 |
結構長度 | GB/12221 |
連接法蘭尺寸 | GB/9113、JB/T79 |
試驗和檢驗 | JB/T9002 |

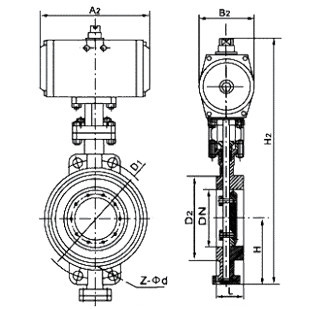

DN | L | L1 | L2 | -H | H1 | D1 | n-d |
50 | 43 | 159/211 | 83/95 | 277/205 | 65 | 125 | 4-18 |
65 | 46 | 211/248 | 95/107 | 287/315 | 75 | 145 | 4-18 |
80 | 46 | 248/269 | 107/123 | 365/375 | 85 | 160 | 8-18 |
100 | 52 | 269/315 | 123/141 | 420/436 | 130 | 180 | 8-18 |
125 | 56 | 315/345 | 141/152 | 436/462 | 175 | 210 | 8-18 |
150 | 56 | 345/409 | 152/172 | 466/543 | 190 | 240 | 8-22 |
200 | 60 | 409/438 | 172/187 | 593/665 | 215 | 295 | 12-22 |
250 | 68 | 438/559 | 187/215 | 682/752 | 265 | 355 | 12-26 |
300 | 78 | 550/600 | 215/240 | 725/772 | 305 | 410 | 12-26 |
350 | 78 | 600/633 | 240/262 | 832/880 | 340 | 470 | 16-26 |
400 | 102 | 633/730 | 262/330 | 862/968 | 360 | 525 | 16-30 |
450 | 114 | 633 | 262 | 945/1005 | 400 | 585 | 20-30 |
500 | 127 | 730 | 300 | 1058/1060 | 430 | 650 | 20-33 |
600 | 154 | 1320/1970 | 440/480 | 1108/1195 | 190 | 770 | 20-36 |
700 | 165 | 1430/2700 | 480/560 | 1170/1255 | 555 | 840 | 24-36 |
800 | 190 | 1430/2700 | 480/560 | 1325/1365 | 620 | 950 | 24-39 |
