Q971F電動對夾球閥
Q971F電動對夾球閥采用角行程電動執行器與超薄球閥閥體組成，也可稱為電動超薄球閥。
與時俱進，誠贏客戶
控制閥門、自動化設計、優質方案
全國服務熱線15370222117
服務熱線15370222117
閥門型號：Q971F
通徑規格：DN15～150mm
結構形式：超薄法蘭、對夾式
閥體材料：鑄鋼（WCB）、不銹鋼（304、316、316L）
公稱壓力：PN1.0、1.6、2.5MPa
適用溫度：-17℃-450℃（具體見產品詳情）
應用范圍：油、水、氣及紙漿或纖維狀流體
| 零件名稱 | 材質 | |
| 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
| 球 | 不銹鋼316/304 | 不銹鋼SS304 |
| 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
| 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
| 手柄 | 不銹鋼304 | 不銹鋼SS304 |
| 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
| 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
| 手柄套 | 塑料 | 塑料 |
| 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
| 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
設計與制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
法蘭尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
結構長度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
檢驗與試驗 | JB/T 9092、API 598、GB/T13927 |
公稱通徑DN(mm) | DN15-150 | ||||
公稱壓力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 |
試驗壓力 | 強度試驗 | 15.0 | 24.0 | 37.5 | 48.0 |
密封試驗 | 11.0 | 17.6 | 27.5 | 35.2 | |
低壓氣密試驗 | 0.5～0.7 | ||||
適用介質 | 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) | ||||

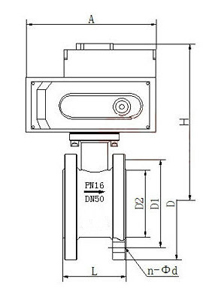

公稱通徑DN(mm) | L | D | D1 | D2 | n-Φd | H |
15 | 35 | 95 | 65 | 45 | 4-M12 | 291 |
20 | 38 | 105 | 75 | 55 | 4-M12 | 296 |
25 | 42 | 115 | 85 | 65 | 4-M12 | 301 |
32 | 50 | 135 | 100 | 78 | 4-M16 | 311 |
40 | 60 | 145 | 110 | 85 | 4-M16 | 318 |
50 | 70 | 160 | 125 | 100 | 4-M16 | 326 |
65 | 95 | 180 | 145 | 120 | 4-M16 | 336 |
80 | 118 | 195 | 160 | 135 | 8-M16 | 363 |
100 | 140 | 215 | 180 | 155 | 8-M16 | 383 |
125 | 175 | 245 | 210 | 185 | 8-M16 | 403 |
150 | 210 | 280 | 240 | 210 | 8-M16 | 418 |
