電動蝶閥

D973W電動硬密封對夾蝶閥

D973W電動硬密封對夾蝶閥是一種轉角90°的旋轉類蝶閥，連接方式為對夾連接。

在線訂購

產品詳情

D973W電動硬密封對夾蝶閥產品說明

產品型號：D973W/H

公稱通徑：DN50-DN600

公稱壓力：0.6MPa-4.0MPa

適用溫度：-20℃-425℃

適用介質：水、油、蒸汽等

閥體材質：碳鋼、不銹鋼

連接方式：對夾連接

D973W電動硬密封對夾蝶閥設計標準

設計標準	GB/T 12238-1989
法蘭標準	GB/T 9113.1-2000；GB/T9115.1-2000;GB/T 9115.2-2000
結構長度	GB/T 12221-1989
壓力試驗	GB/T 13927-1992;JB/T 9092-1999

D973W電動硬密封對夾蝶閥主要技術參數

公稱通徑	DN(mm)	DN50~DN2000			DN50~DN500
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓力Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用溫度	水、蒸氣、油品、酸類腐蝕性等。
適用介質	碳鋼:-29℃~425℃ 不銹鋼:-40℃~600℃

D973W電動硬密封對夾蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
閥座密封圈	不銹鋼、多層次、聚內脂、抗磨材料
閥桿	2Cr13.1Cr13不銹鋼、鉻鋼
填料	柔性石墨

D973W電動硬密封對夾蝶閥外形尺寸

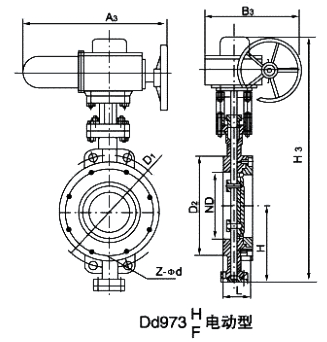

D973W電動硬密封對夾蝶閥(圖1)

主要連接及外形尺寸

公稱通徑DN		結構長度標準（標準值）	外形尺寸（參考值）				連接尺寸（標準值）				參考重量 D373H (kg)
公稱通徑DN		結構長度標準（標準值）	H	Dd973H			PN0.6MPa		PN1.0MPa
毫米mm	英寸inch	L	H	H3	A3	B3	D1	Z-Φd	D1	Z-Φd
50	2	43	112	530	250	255	110	4-Φ14	125	4-Φ18	12
65	21/2	46	115	530	250	255	130	4-Φ14	145	4-Φ18	13
80	3	49	120	565	250	255	150	4-Φ18	160	8-Φ18	15
100	4	56	138	600	250	255	170	4-Φ18	180	8-Φ18	17
125	5	64	164	640	250	255	200	8-Φ18	210	8-Φ18	27
150	6	70	175	705	300	315	225	8-Φ18	240	8-Φ22	29
200	8	71	215	775	300	315	280	8-Φ18	295	8-Φ22	45
250	10	76	243	945	300	315	335	12-Φ18	350	12-Φ22	69
300	12	83	285	1070	300	315	395	12-Φ22	400	12-Φ22	86
350	14	92	320	1140	300	315	445	12-Φ22	460	16-Φ22	122
400	16	102	350	1210	300	315	495	16-Φ22	515	16-Φ26	141
450	18	114	350	1335	575	714	550	16-Φ22	565	20-Φ26	191
500	20	127	380	1415	575	714	600	20-Φ22	620	20-Φ26	260
600	24	154	435	1605	656	810	705	20-Φ26	725	20-Φ30	380
700	28	165	480	1844	656	810	810	24-Φ26	840	24-Φ30	450
800	32	190	530	2040	656	810	920	24-Φ30	950	24-Φ33	650
900	36	203	595	2255	785	863	1020	24-Φ30	1050	28-Φ33	830
1000	40	216	650	2380	785	863	1120	28-Φ30	1160	28-Φ36	1050
1200	48	254	775	2640	785	863	1340	32-Φ33	1380	32-Φ39	1400
1400	56	279	870	2886	810	890	1560	36-Φ36	1590	36-Φ42	1900
1600	64	440	1000	3156	810	890	1760	40-Φ36	1820	40-Φ48	2900
1800	72	490	1110	3421	830	930	1970	44-Φ39	2020	44-Φ48	4000
2000	80	540	1250	3685	850	940	2180	48-Φ42	2230	48-Φ48	5300
