截止閥

DJ61F低溫焊接截止閥

DJ61F低溫焊接截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

在線訂購

產品詳情

DJ61F低溫焊接截止閥產品說明

產品型號: DJ61Y

連接方式: 法蘭RF、FF、RJ、TG、MFM

結構形式: 閥瓣非平衡直通式、閥瓣平衡直通式

驅動方式: 手動,電動,氣動

產品口徑: DN15~150

公稱壓力: PN1.6~6.4

閥門材質: 低溫鋼、不銹鋼、合金鋼等

應用范圍：乙烯、氧氣、液氧、液氫、液化天然氣等液態低溫介質

DJ61F低溫焊接截止閥產品特點

①韌性－脆性轉變溫度低于使用溫度；

②滿足設計要求的強度；

③在使用溫度下組織結構穩定

④良好的焊接性和加工成型性；

⑤在石油氣深冷分離設備中，絕大部分的最低使用溫度為-110℃,個別設備中達-150℃,可分別采用低合金鋼、3～6%鎳鋼或 9%鎳鋼。

DJ61F低溫焊接截止閥執行標準

設計與制造	結構長度	浩蘭尺寸	壓力-溫度	試驗-檢驗
JB/T7749	GB12221	JB79	GB9131	JB/T9092

DJ61F低溫焊接截止閥壓力試驗 單位（Mpa）

公稱壓力PN	1.6	2.5	4.0
強度試驗	2.4	3.8	6.0
水密封試驗	1.8	2.8	4.4
上密封試驗	1.8	2.8	4.4
氣密封試驗	0.4-0.7

DJ61F低溫焊接截止閥主要零件材料及性能

體蓋板	閥桿	密封面	墊片	埴料	工作溫度℃	適用介質
LCB	1Cr17Ni12	DTL/DTL	1Cr13/柔性石墨低溫石棉	PTFE 浸四氟乙烯石棉繩柔性石墨	-46	丙烷/丙烯甲醇,乙烷煤氣/液氨
LC1					-60
LC2					-73
LC3	1Cr18Ni9Ti				-101
LC4					-115
LC8					-196

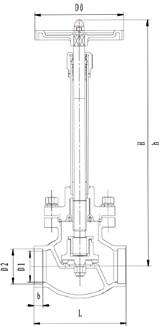

DJ61F低溫焊接截止閥外形尺寸

DJ61F低溫焊接截止閥(圖1)

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H			D0
1.6MPa	DN	L	D	D1	D2	b	n-Φd	-46℃	4-101℃	-196℃	D0
凸面法蘭RF DJ61Y-16L DJ61Y-16L C1 DJ61Y-16L C2 DJ41Y-16L C3 DJ61Y-16L C4 DJ61Y-16P DJ61Y-16R	50	230	160	125	100	16	4-Φ18	460	480	520	240
	65	290	180	145	120	18	4-Φ18	475	505	525	280
	80	310	195	160	135	20	8-Φ18	520	550	590	280
	100	350	215	180	155	20	8-Φ18	545	575	615	320
	125	400	245	210	185	22	8-Φ18	590	620	660	360
	150	480	280	240	210	24	8-Φ23	650	680	730	400
	200	600	335	295	265	26	12-Φ23	850	880	930	400
	250	730	405	355	320	30	12-Φ25	956	986	1036	450
	300	850	460	410	375	30	12-Φ25	1095	1125	1175	500
2.5MPa	50	230	160	125	100	20	4-Φ18	460	460	520	240
凸面法蘭RF DJ61Y-25L DJ61Y-25L C1 DJ61Y-25L C2 DJ61Y-25L C3 DJ61Y-25L C4 DJ61Y-25P DJ61Y-25R	65	290	180	145	120	22	8-Φ18	475	505	525	280
	80	310	195	160	135	22	8-Φ18	520	550	590	280
	100	350	230	190	160	24	8-Φ23	545	575	615	320
	125	400	270	220	188	28	8-Φ25	590	620	660	360
	150	480	300	250	218	30	8-Φ25	650	680	730	400
	200	600	360	310	278	34	12-Φ25	850	880	930	400
	250	730	425	370	332	36	12-Φ30	956	986	1036	450
	300	850	485	430	390	40	16-Φ30	1095	1125	1175	500
